Umgekehrte Trichter für Schneckenförderer: So vermeiden Sie Verstopfungen und verbessern die Schüttgutentleerung
In vielen Prozessanlagen beginnen Entleerungsprobleme nicht erst im Förderer selbst. Sie entstehen früher, nämlich bei der Art und Weise, wie das Material dem Austragssystem zugeführt wird.
Wenn ein Schüttgut nicht richtig in Richtung einer Förderschnecke fließt, sind die Folgen bekannt: Brückenbildung, ungleichmäßiger Fluss, Verstopfungen, mechanische Überlastungen, höherer Wartungsaufwand und Produktionsverluste. In vielen Fällen liegt die Ursache nicht nur im Material, sondern auch in einer unzureichenden Auslegung des Trichters und des Austragsbereichs.
Hier ist ein umgekehrter Trichter eine sehr wirksame Lösung, wenn es darum geht, eine oder mehrere Austragsschnecken korrekt zu beschicken.

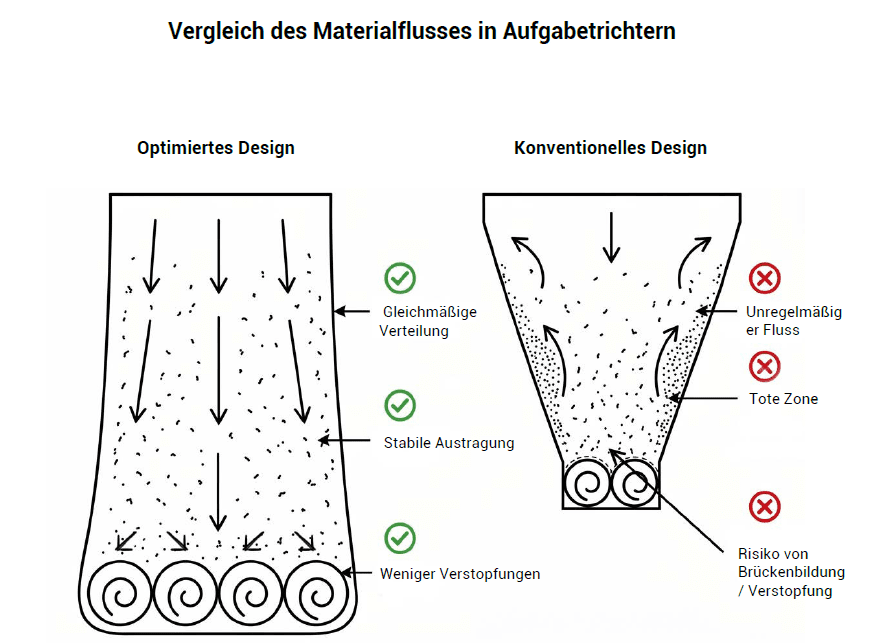

Im Gegensatz zu einem herkömmlichen Trichter, der sich nach unten wie ein Einlauftrichter verjüngt, folgt der umgekehrte Trichter einer anderen Logik. Er nimmt das Material in einem breiten oberen Bereich auf. Unten wird der Querschnitt jedoch nicht enger, sondern breiter, sodass das Produkt gleichmäßiger auf eine oder mehrere Austragsschnecken verteilt wird.
Dieses Konzept ist besonders interessant bei schwierigen, heterogenen oder schlecht fließenden Materialien wie Biomasse, Ersatzbrennstoffen, Industrieabfällen oder faserigen Produkten.
Was ist ein umgekehrter Trichter und worin unterscheidet er sich von einem herkömmlichen Trichter?
Ein herkömmlicher Trichter arbeitet nach einem einfachen Prinzip: oben breit, unten schmal. Diese Geometrie ist weit verbreitet, weil sie das Produkt zu einem einzigen Austragspunkt führt. Wenn das Material jedoch faserig, unregelmäßig, feucht, verdichtbar oder schlecht fließend ist, kann genau diese Verengung zum Problem werden.
Ist die Öffnung nicht groß genug oder ist das Austragssystem nicht passend ausgelegt, können Brückenbildung, Materialstau oder Totzonen entstehen.
Der umgekehrte Trichter kehrt diese Logik im Austragsbereich um. Anstatt das Produkt auf eine schmale Öffnung zu konzentrieren, schafft er einen breiteren unteren Bereich, der eine bessere Beschickung von einer oder mehreren Austragsschnecken ermöglicht.
Es geht dabei nicht einfach darum, den Trichter größer zu machen. Entscheidend ist eine Übergangsgeometrie, die die Last auf das Austragssystem verteilt und verhindert, dass der gesamte Austragsvorgang an einem einzigen Punkt konzentriert wird.
Funktional betrachtet ähnelt diese Lösung dem Konzept eines aktiven Austragsbodens: eine breite Austragsbasis, die von mehreren Schnecken bedient wird und Material über die gesamte Breite entnimmt, wodurch Totzonen reduziert und ein gleichmäßigerer Austrag erreicht werden.
Wie funktioniert ein umgekehrter Trichter mit einer oder mehreren Austragsschnecken?
Der Schlüssel liegt nicht nur in der Trichtergeometrie, sondern im Zusammenspiel von drei Elementen: Trichter, Austragsöffnung und Austragsschnecke.
Werden diese drei Elemente gemeinsam ausgelegt, wird aus einem problematischen Austrag ein stabiler und kontrollierter Prozess.
In einem umgekehrten Trichter fällt das Produkt von einem vorgelagerten Förderer, einer Prozessmaschine oder einer Aufgabeanlage in einen breiten oberen Raum. Anstatt dann in einen engen Hals zu fließen, gelangt das Material auf eine breitere Austragsbasis. Diese Basis kann beschicken:
- eine einzelne lange Austragsschnecke, die speziell als Dosierer ausgelegt ist
- zwei parallele Schnecken
- oder mehrere parallel angeordnete Schnecken als aktiven Austragsboden
Wichtig ist, dass die Schnecken über die gesamte nutzbare Breite des Austragsbereichs arbeiten und nicht nur an einem lokalen Punkt.
Warum verbessert dieses System die Materialverteilung?
Wenn der Austrag schmal und stark konzentriert ist, neigt das Material dazu, einen bevorzugten Fließkanal zu bilden. Das bedeutet, dass ein Teil des Produkts abfließt, während ein anderer Teil seitlich oder in weniger aktiven Bereichen zurückbleibt.
Das Ziel eines gut ausgelegten Austragssystems ist dagegen ein gleichmäßigeres Fließbild, bei dem die gesamte Materialmasse am Austrag beteiligt ist.
Der umgekehrte Trichter hilft genau an diesem Punkt. Er schafft eine günstigere Schnittstelle zwischen dem gelagerten Material und den Austragsschnecken. Wenn die Entnahme über mehrere Schnecken oder über eine speziell als Dosierschnecke ausgelegte Schnecke erfolgt, wird das Produkt nicht nur an einem Ende entnommen, sondern deutlich gleichmäßiger über die Breite verteilt.
Welche Materialien profitieren besonders von diesem Design?
Diese Lösung ist besonders geeignet für Materialien mit schwierigem oder wechselndem Fließverhalten, zum Beispiel:
- Biomasse
- Ersatzbrennstoffe
- Industrieabfälle
- faserige Produkte
- entwässerte Schlämme
- Schüttgüter mit schwankender Feuchtigkeit
- stark verdichtende Materialien
- heterogene Produkte oder Materialien mit unregelmäßiger Korngröße
Technische Vorteile eines umgekehrten Trichters in Prozessanlagen
Bei richtiger Auslegung bietet ein umgekehrter Trichter im Anlagenalltag klare Vorteile.
- Bessere Materialverteilung auf den Schnecken
Durch den breiteren unteren Bereich wird die Last besser auf das Austragssystem verteilt. Das reduziert lokale Überlastungen und unterstützt einen ausgeglicheneren Austrag. - Geringeres Risiko von Brückenbildung und Totzonen
Wenn der Austrag über eine breitere aktive Fläche erfolgt und die Schnecken diese Fläche vollständig bedienen, sinkt die Wahrscheinlichkeit stabiler Materialbrücken und seitlicher Anbackungen. - Gleichmäßigerer Volumenstrom
Ein gut ausgelegter Austrag fördert nicht nur das Material, sondern regelt auch die Entnahme. Schneckengeometrie, Einlaufgestaltung und Betriebsgeschwindigkeit spielen dabei eine entscheidende Rolle. - Weniger Störungen und weniger korrigierende Wartung
Wenn das Problem an der Ursache gelöst wird, sinkt der Bedarf an Eingriffen wegen Verstopfungen, Verdichtung oder ungeplanter Stillstände. - Mehr Kontinuität und Wirtschaftlichkeit in der Anlage
Ein stabiler Austrag verbessert die Beschickung nachgeschalteter Aggregate, reduziert Prozessschwankungen und hilft, die Produktion konstant zu halten. Bei schwierigen Materialien kann dies direkte Auswirkungen auf Verfügbarkeit, Wartungskosten und Gesamtleistung haben.
Was ist bei der Auslegung zu beachten?
Nicht jeder umgekehrte Trichter eignet sich für jedes Schüttgut. Damit die Lösung wirklich funktioniert, muss die Auslegung vom tatsächlichen Materialverhalten ausgehen und nicht von einer Standardgeometrie.
Mehrere Faktoren sind dabei entscheidend:
- Fließeigenschaften des Materials
- Feuchtigkeit und Dichteschwankungen
- Neigung zu Verdichtung oder Brückenbildung
- Breite und Länge der Austragsöffnung
- Anzahl der Austragsschnecken
- Geometrie jeder Schnecke
- Betriebsgeschwindigkeit und erforderliches Drehmoment
- Verschleißfestigkeit und Einsatzbedingungen
Bei Sinfimasa sehen wir das regelmäßig: Eine Standardschnecke reicht nicht immer für einen sauberen Austrag aus. Wenn das System auf die tatsächliche Funktion der Anlage ausgelegt und mit dem passenden Trichter kombiniert wird, zeigt sich das Ergebnis jeden Tag in weniger Störungen, höherer Kontinuität und besserer Leistung.
Fazit
Wenn man in einer Anlage immer wieder hört: „Das Material fließt nicht richtig“, liegt das Problem oft nicht nur am Produkt selbst. Häufig liegt es an der Art, wie das Austragssystem ausgelegt wurde.
Der umgekehrte Trichter kann eine sehr wirksame Lösung sein, um die Beschickung von Austragsschnecken zu verbessern, Verstopfungen zu vermeiden und einen gleichmäßigeren Austrag zu erreichen, wenn das Produkt über eine breite Basis verteilt werden soll.
Gerade bei Biomasse, Abfällen, Ersatzbrennstoffen, faserigen Produkten oder anderen schwierigen Schüttgütern ermöglicht dieser Ansatz den Wechsel von einem problematischen Austragssystem zu einer stabileren, besser kontrollierten und wirtschaftlicheren Lösung.
Sein Wert liegt nicht nur in der Form des Trichters, sondern in der integrierten Auslegung von Trichter, Austragsöffnung, Schnecke und tatsächlichem Materialverhalten.
