Tolves inverses per a transportadors de cargol: com evitar embussos i millorar la descàrrega de sòlids a granel
En moltes plantes de procés, els problemes de descàrrega no comencen al transportador mateix. Comencen abans, en la manera com el material arriba al sistema d’extracció.
Quan un sòlid a granel no flueix correctament cap a un transportador de cargol, les conseqüències són ben conegudes: formació de voltes, flux irregular, embussos, sobrecàrregues mecàniques, més manteniment i pèrdues de producció. I en molts casos, l’origen del problema no és només el material, sinó també un disseny insuficient de la tolva i de la zona de descàrrega.
És en aquest context que una tolva inversa es converteix en una solució molt eficaç quan l’objectiu és alimentar correctament un o diversos cargols extractors.

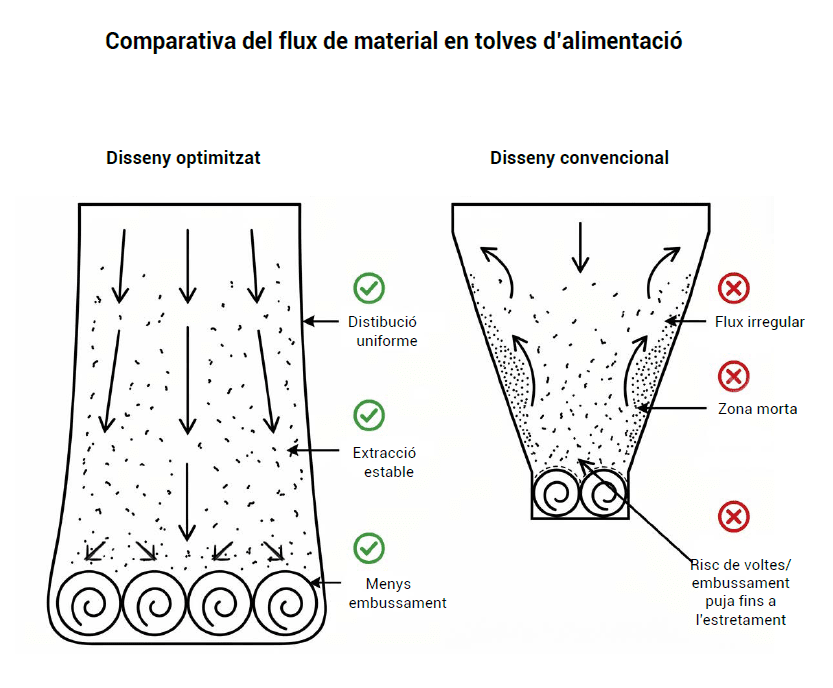

A diferència d’una tolva convencional, que s’estreny a la part inferior com un embut, la tolva inversa segueix una lògica diferent. Rep el material en una zona superior ampla i, en lloc de convergir cap a una sortida estreta, la part inferior s’eixampla per repartir el producte de manera més uniforme sobre un o diversos cargols d’extracció.
Aquest disseny és especialment útil quan es treballa amb materials difícils, heterogenis o de baixa fluïdesa, com ara biomassa, CDR, residus industrials o productes fibrosos.
Què és una tolva inversa i en què es diferencia d’una tolva convencional?
Una tolva convencional funciona amb un principi senzill: una part superior més ampla i una sortida inferior més estreta. Aquesta geometria és molt habitual perquè concentra el producte cap a un únic punt de descàrrega. Tanmateix, quan el material és fibrós, irregular, humit, compressible o té poca fluïdesa, aquesta reducció de secció pot convertir-se en l’origen del problema.
Si l’obertura no és prou gran, o si el sistema d’extracció no està ben dissenyat, poden aparèixer fenòmens com ponts, voltes o zones mortes.
La tolva inversa, aplicada en aquest context, capgira aquesta lògica a la zona de descàrrega. En lloc de concentrar el producte cap a una sortida estreta, crea una base més ampla que permet una millor alimentació d’un o diversos cargols extractors.
No es tracta simplement de fer la tolva més gran. Es tracta de dissenyar una transició que reparteixi la càrrega sobre el sistema d’extracció i eviti que tot l’esforç de buidatge es concentri en un únic punt.
Des d’un punt de vista funcional, aquesta solució s’apropa al concepte de fons actiu: una base de descàrrega ampla servida per diversos cargols que extreuen el material al llarg de tota l’amplada, reduint les zones estancades i millorant la regularitat del flux.
Com funciona una tolva inversa amb un o diversos cargols extractors?
La clau no es troba només en la geometria de la tolva, sinó en la interacció entre tres elements: tolva, boca de sortida i extractor.
Quan aquests tres elements es dissenyen conjuntament, la descàrrega deixa de ser una font constant de problemes i es converteix en un procés estable i controlat.
En una tolva inversa, el producte cau des d’un transportador anterior, una màquina de procés o una línia de recepció cap a un volum superior ampli. Després, en lloc de fluir cap a una gola estreta, el material arriba a una base de descàrrega més ampla. Aquesta base pot alimentar:
- un únic cargol extractor llarg dissenyat específicament com a alimentador
- dos cargols bessons
- o diversos cargols en paral·lel funcionant com a fons actiu
El més important és que els extractors treballin sobre tota l’amplada útil de la zona de descàrrega, i no només en un punt localitzat.
Per què aquest sistema millora la distribució del material sobre l’extracció?
Quan la descàrrega és estreta i molt concentrada, el material tendeix a crear un canal de flux preferent. Això significa que una part del producte es mou mentre que una altra queda retinguda als laterals o en zones menys actives.
En canvi, l’objectiu d’un bon sistema d’extracció és aconseguir un patró de descàrrega més uniforme, en què tota la massa participi en el flux.
La tolva inversa ajuda precisament en aquest punt. Ofereix una interfície més favorable entre el material emmagatzemat i els cargols extractors. Si l’extracció es duu a terme mitjançant diversos cargols, o bé amb un cargol específicament dissenyat com a alimentador, el producte no s’extreu només des d’un extrem, sinó d’una manera molt més repartida.
Quins materials es beneficien més d’aquest disseny?
Aquest tipus de solució és especialment útil per a materials amb un comportament de flux difícil o variable, com ara:
- biomassa
- CDR i CSR
- residus industrials
- productes fibrosos
- fangs deshidratats
- sòlids amb humitat variable
- materials que es compacten amb facilitat
- productes heterogenis o amb granulometria irregular
Avantatges tècnics d’una tolva inversa en plantes de procés
Quan està ben dissenyada, una tolva inversa pot aportar avantatges molt clars en el funcionament diari de la planta.
- Millor distribució del material sobre els cargols
Com que la part inferior és més ampla, la càrrega es reparteix millor sobre el sistema d’extracció. Això redueix els punts de sobrecàrrega local i afavoreix una extracció més equilibrada. - Menor risc de voltes i zones mortes
Quan la descàrrega es resol sobre una zona activa més àmplia i l’extractor treballa tota aquesta àrea, es redueix la probabilitat de ponts estables i acumulacions laterals. - Cabal més uniforme
Un alimentador ben dissenyat no només transporta el material, sinó que també regula l’extracció. La geometria del cargol, el disseny de l’entrada i la velocitat de funcionament tenen un paper molt important en l’estabilitat del cabal. - Menys incidències i menys manteniment correctiu
Quan el problema es resol a l’origen, disminueix la necessitat d’intervenir per embussos, compactacions o aturades no previstes. - Més continuïtat i rendibilitat a la planta
Una descàrrega estable millora l’alimentació dels equips situats aigües avall, redueix les fluctuacions del procés i ajuda a mantenir els nivells de producció. En línies que treballen amb materials difícils, aquesta millora pot tenir un impacte directe en la disponibilitat, els costos de manteniment i el rendiment global.
Què cal tenir en compte en el disseny?
No totes les tolves inverses serveixen per a qualsevol sòlid a granel. Perquè la solució funcioni correctament, el disseny ha de partir del comportament real del producte, i no d’una geometria estàndard.
Hi ha diversos factors crítics:
- propietats de flux del material
- humitat i variacions de densitat
- tendència a compactar-se o a formar ponts
- amplada i longitud de l’obertura de descàrrega
- nombre de cargols extractors
- geometria de cada cargol
- velocitat de funcionament i parell necessari
- resistència al desgast i condicions de servei
A Sinfimasa ho veiem sovint: un transportador de cargol estàndard no sempre és adequat per a una extracció correcta. Quan el sistema es dissenya segons la funció real de la planta i s’integra amb la tolva adequada, el resultat es nota cada dia en menys incidències, més continuïtat i millor rendiment.
Conclusió
Quan en una planta es repeteix sovint la frase “el material no flueix bé”, moltes vegades el problema no és només el producte en si. És en la manera com s’ha dissenyat el sistema de descàrrega.
La tolva inversa pot ser una solució molt eficaç per millorar l’alimentació dels cargols extractors quan l’objectiu és repartir el producte sobre una base ampla, evitar embussos i aconseguir un patró d’extracció més uniforme.
Especialment en biomassa, residus, CDR, productes fibrosos o altres sòlids difícils, aquest enfocament permet passar d’un sistema de descàrrega problemàtic a un de més estable, més controlat i més rendible.
El seu valor no rau únicament en la forma de la tolva, sinó en el disseny integrat de la tolva, la sortida, l’extractor i el comportament real del material.
